主題:淺談關于35kv及以下電壓等級,高壓電纜終端頭制作工序工藝的一些認識。
情景一:技術人員01:“這個電纜終端頭太長不便于穿入高壓柜內,按方便穿線長度切斷原材料制作,這個距離離地應該40公分,電纜剝30公分長正好方便拆裝”。
情景二:技術人員02:“大慨按這個附件原件長度剝?nèi)ネ庾o(hù)套、將銅皮以及里面那層黑皮切除就行,話說那層黑皮真難剝”。
情景三:技術人員03:“這個電纜終端附件太短了,門型桿線路三相接線端跨距大沒法兒接,索性直接把電纜主絕緣層剝長延伸,接得上能用就行”。
以上只是平常偶然所見的一些施工現場縮影,以上三個情景技術人員都存在不同程度的制作錯誤,本次我們就結合理論融入實踐分析其錯誤原因、產生危害、以及正確的制作流程及處理辦法。
一、知其然

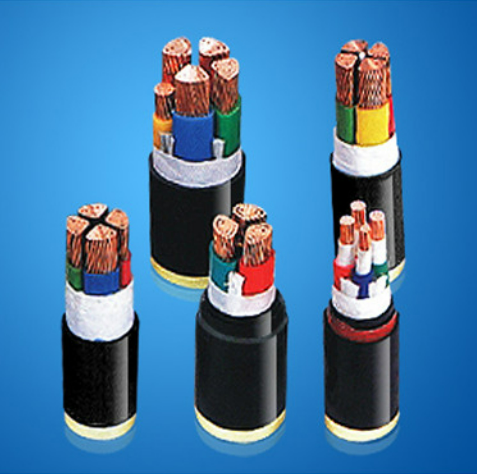

首先先看高壓電纜內部構成以及各自的作用。(如圖以10kv三芯帶鎧裝電纜為例)

由內到外剖析結構及其作用。
1、電纜導體:高壓導體傳導電流。
2、內半導體:電纜導體由多根導線絞合而成,它與絕緣層之間易形成氣隙,導體表面不光滑,會造成電場集中。在導體表面加一層半導電材料的屏蔽層,它與被屏蔽的導體等電位并與絕緣層良好接觸,從而避免在導體與絕緣之間發生局部放電,這一層屏蔽為絕緣內屏蔽層。
3、主絕緣:起主要絕緣作用,為電纜高壓線芯相間及相對地之間提供絕緣隔離作用。
4、外半導體:同樣在主絕緣表面和護套接觸處也可能存在間隙,是引起局部放電的因素,故在絕緣層表面加一層半導電材料的屏蔽層,它與被屏蔽的絕緣層有良好接觸,與金屬護套等電位,從而避免在絕緣層與護套之間發生局部放電,這一層屏蔽為絕緣外屏蔽層。
5、金屬屏蔽層:一般用銅帶或編織銅絲進行屏蔽;在正常運行時通過電容電流;當系統發生短路時,作為短路電流的通道,同時也起到屏蔽電場的作用。
6、內襯層:保護主絕緣層防止腐蝕受潮,以及防止主絕緣層受到來自鎧裝層及外界的機械損傷。
7、鎧裝層:防止電纜敷設時、正常運行時的外力機械損傷。
8、外護層:防止鎧裝層的腐蝕受潮,以及外力機械損傷。
二、知其所以然
電纜終端頭制作,從實際制作流程出發找到關鍵點工藝薄弱點。
本次服務對象:10kV電纜冷縮電纜頭制作
(推薦冷縮終端附件,相對熱縮附件冷縮附件具有與電纜同呼吸的熱脹冷縮機理,密封性更佳,更加方便耐用)
1、剝10kV高壓電纜外護套、鎧裝和內襯層。(這一步須***確定對應附件說明書尺寸,
關系到后面所有附件部件能否正常安裝)
將電纜校直、擦凈,剝?nèi)+端子深度(C)長的外護套,綁扎線,留鋼鎧30mm,內護層10mm,其余的剝除;銅屏蔽端頭用PVC膠帶纏緊。
2、固定鋼鎧地線。
將鋼鎧上的油漆鐵銹打光,把卡有“鋼鎧地線”標志環的地線用大恒力彈簧固定在鋼鎧上(為了牢固,地線要留有10-20mm的頭,恒力彈簧將其繞一圈后,把露頭的反折回來,再用恒力纏繞)。
3、纏填充膠。
自護套斷口以下50mm至整個恒力彈簧,鋼鎧及內護層,用填充膠纏繞兩層。
4、固定銅屏蔽線。
將另一地線的一頭塞進三線芯中間,再將墊錐塞入,然后用此地線在三線芯根部包繞一圈,再用恒力彈簧在地線外環繞固定。
5、纏自粘帶。
在填充膠及恒力彈簧外纏一層黑色自粘帶。
6、固定冷縮指套。
先將指端的三個小支撐管略微拽出一點(從里看和指根對齊),再將指套套入,盡量下壓,逆時針先將大口端塑料條抽出,再抽出指端塑料條。指套指頭往上200mm之內纏繞PVC膠帶。
7、固定冷縮管。
將冷縮管套至指套根部,逆時針抽出塑料條(抽時手不要攥著未收縮的冷縮管)。
8、剝銅屏蔽、外半導體層。
保留10mm銅屏蔽,其余剝除,保留15mm外半導體,其余剝除。按端子的深度切除各相絕緣。將外半導電層及絕緣體末端用刀具倒角,按原相色纏繞相色條。
9、繞半導電帶。(起均勻電場、平滑過渡作用)
在銅屏蔽上纏繞半導帶(和冷縮管纏平)。用砂紙打磨絕緣層表面,并用清潔紙清潔。清潔時,從線芯端頭起,擼到外半導層,切不可來回擦。將硅脂多層涂在線芯表面。10、定冷縮終端。(冷縮終端椎體內有應急管)
慢慢拉動終端內的支撐條,直到和終端端口對齊。將終端穿進電纜線芯長和安裝限位線對章。輕輕拉動支撐條,使冷縮終端收縮(如開始收縮時發現終端和限位線錯位,可用手把它糾正過來),將端子插上并壓接。11、固定密封管。
用填充膠將端子壓接部位的間隙和壓痕纏平,從***上一個傘裙至整個填充膠外纏繞一層密封膠,終端上的密封膠外要纏一層PVC膠帶,否則支撐條和其粘連;將密封管套在此部位收縮,如密封管與端子間有間隙,可把密封管翻過來,在端子上纏一些密封膠后再把密封翻卷回來;再翻起指套大端,用密封膠將外護套纏緊,并把地線夾在膠條中間,防止進水,然后翻回指套,用扎線將指套外的地線固定。安裝完畢。
說明:以上該種制作流程為安裝說明普遍方式,細微之處不同廠家附件可能存在尺寸不同、附件組件不同、安裝細節不同。
故以上步驟僅用于分析制作環節薄弱點。具體施工,應當以實際使用電纜終端頭附件說明書尺寸步驟為準。

三、 找出關鍵點:(施工環節薄弱點,也是運行中故障高風險點)
1、第1點外護套尺寸剝切就已經是全局開端了,須***嚴格按照說明書尺寸裁切。以及后面固定冷縮指套、固定冷縮套管、定位冷縮終端都需要按說明書尺寸安裝。否則尺寸不足,會導致后面的附件安裝不到相應的位置,起不到它該起的作用。(可能導致附件全套報廢,或通過會縮短附件長度來將就電纜剝切長度,甚至?xí)s短主絕緣爬電距離。)
2、第2點、4點鋼鎧地線與銅屏蔽地線的制作,應當錯位安裝,兩者制作完應當相互絕緣。以便于以后檢測內護層絕緣情況、外護層絕緣情況,對電纜整體安裝、運行情況分析有至關重要的作用。
3、剝外半導體層時,務必注意下刀深度,防止過度傷害到主絕緣。剝除多余外半導層后,需對主絕緣層劃痕、污點進行打磨清洗,并在主絕緣外面涂抹一層硅脂。(打磨清潔防止主絕緣出現絕緣薄弱點,涂抹硅脂避免主絕緣與絕緣護套附件間出現氣隙導致放電。)
4、第10步定冷縮終端套時,一定注意定位尺寸。否則可能導致,冷縮終端套中的應力錐套不到對應的位置,起不到消除外半導體層與銅屏蔽層出現斷點的電場應力。這里特別重要,提出一個知識點:高壓電纜電應力
要使電纜可靠運行,電纜頭制作中應力管非常重要,應力管是在不破壞主絕緣層的基礎上,達到分散電應力的效果。
高壓電纜每一相線芯外均有一接地的(銅)屏蔽層,導電線芯與屏蔽層之間形成徑向分布的電場。也就是說,正常電纜的電場只有從(銅)導線沿半徑向(銅)屏蔽層的電力線,沒有芯線軸向的電場(電力線),電場分布是均勻的。
在做電纜頭時,剝?nèi)チ似帘螌?,改變了電纜原有的電場分布,將產生對絕緣極為不利的切向電場(沿導線軸向的電力線)。在剝?nèi)テ帘螌有揪€(xiàn)的電力線向屏蔽層斷口處集中。那么在屏蔽層斷口處就是電纜***容易擊穿的部位。電纜***容易擊穿的屏蔽層斷口處,我們采取分散這集中的電力線(電應力),用介電常數為20~30,體積電阻率為
108~1012Ω.cm材料制作的電應力控制管。(附件中的半導電帶也是類似材料)
5、對于外半導電層切割后的45人倒角,半導電帶的正確繞包減小場強突變;主絕緣層切
割斷面45∠倒角,線鼻子壓接后凸起及毛刺打磨也都較為重要。
6、密封的重要性:電纜終端頭密封即線鼻子與線芯與主絕緣三者之間的終端密封到位,冷
縮指套尾端與地線及電纜本體三者間的密封到位。這兩處須***按說明書步驟用密封膠正確密封到位。(很多電纜都是這兩個地方,密封不嚴導致電纜終端頭受潮進水擊穿。)
7、戶外電纜終端頭***終制作完安裝,應盡量不要倒裝。因?yàn)榈寡b很大可能會讓?xiě)敉庥晏焖€(xiàn)流進終端頭縫隙內,造成電纜絕緣下降甚至擊穿。

四、百戰百勝
看完以上關鍵點再來分析,開頭提到的情景一、二、三存在問題及危害嚴重性。
情景一:電纜本體預留不足,外護套剝除長度不滿足相關附件長度要求。***終導致只能胡亂裁切各個附件絕緣附件長度,導致絕緣爬電距離不足,各個部位搭接不合格,***終影響安全使用。
情景二:沒有了解到“銅皮以及那層黑色”的重要性(銅屏蔽層、外半導電體層),將其隨銅屏蔽一同切除,***終應力管應力錐無用武之地。送電運行后,電纜終端頭將會在銅屏蔽及外半導電層斷面處,產生軸向突變場強。再加上正常徑向電場的相互作用下,此處的主絕緣會受到持續的強電場作用,隨著時間推移***終導致電纜擊穿放電。
情景三:電纜終端頭延長,應當用對應電壓等級的延長絕緣套管進行延長安裝,并做好終端防水密封。不然依靠電纜主絕緣層裸露直接對外進行絕緣防護,即失去了一層絕緣又失去了一層防護。使該電纜絕緣出現絕緣薄弱段,隨著電纜主絕緣裸露的腐蝕老化,電纜使用壽命將會大大縮短。
